壳寡糖对Q235钢在海水中的缓蚀性能 Corrosion Inhibition of Chito-Oligosaccharide to Q235 steel in Seawater

壳寡糖对Q235钢在海水中的缓蚀性能
Corrosion Inhibition of Chito-Oligosaccharide to Q235 steel in Seawater

摘要：
采用腐蚀浸泡试验，扫描电子显微镜以及电化学试验法等，研究了海水中壳寡糖(COS)及其与无机缓蚀剂复配后对Q235钢的缓蚀作用。
电化学试验结果表明:单独添加COS时,缓蚀率最大为65.73％；
当COS与NaNO2复配添加时，其协同缓蚀率为90.67％，为阳极型缓蚀剂；
而当COS与Na2MoO4复配时，缓蚀率最大只能达到71.65％，且两者发生了抑制作用。

腐蚀浸泡试验结果表明:当COS与NaNO2复配使用时，其缓蚀率最佳，为85.90％。

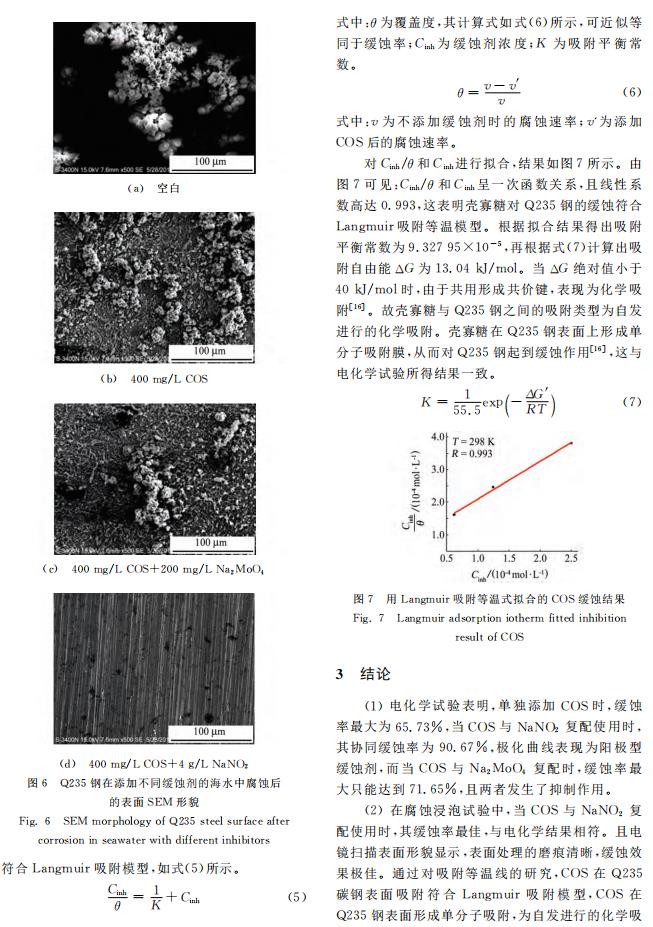

COS在Q235钢表面发生单分子吸附，为自发进行的化学吸附，从而起到缓蚀作用，该吸附符合Langmuir模型。

碳钢因其储量丰富、价格低廉、应用范围广、力学性能优良等特点被应用于各种工业生产中。对海水体系来说，应用最为广泛的碳钢是Q235钢，但Q235钢极易腐蚀，工业上常通过加入缓蚀剂来减缓其腐蚀。鉴于以往研究的缓蚀剂具有极大的毒性，会对海洋环境造成污染，因此，发展无毒、实用性能高、环境友好型的缓蚀剂极为重要。

壳寡糖（COS）属于壳聚糖类衍生物，具有无毒、可生物降解、生物相容性以及抗菌性等众多优点，作为新型抗菌剂受到了广泛关注。

从分子角度分析，在壳寡糖二号碳上存在电负性强的－ＮＨ2，三号碳上存在带孤对电子的－ＯＨ，这两个基团会使壳寡糖分子吸附于电极的阳极，形成一层膜状物，隔绝溶液与金属电极；从分子构象角度分析，壳寡糖的化学键为平伏键，这种平伏键可使分子对一定半径的金属离子产生螯合，与亚铁离子生成钝化膜。

壳寡糖作为缓蚀剂，无需引入其他基团，简单有效，可直接溶于海水后用做缓蚀剂，但关于壳寡糖的专项研究，国内外文献还鲜见报道。

为此，本工作自主合成了易溶于水的壳寡糖，并采用失重法和电化学分析法，评定了其与无机缓蚀剂协同作用时的缓蚀性能。


张杰, 张鑫, 徐会会,等. 壳寡糖对Q235钢在海水中的缓蚀性能[J]. 腐蚀与防护, 2017(10).
